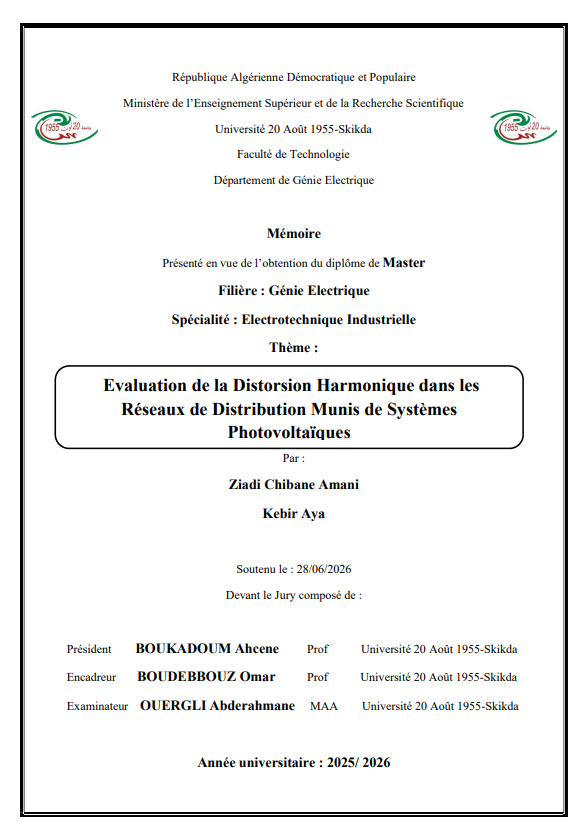

Evaluation de la Distorsion Harmonique dans les Réseaux de Distribution Munis de Systèmes Photovoltaïques
Loading...
Date
2026-06-28
Journal Title
Journal ISSN
Volume Title
Publisher
Université 20 Août 1955-Skikda
Abstract
L'intégration de la production d'énergie solaire photovoltaïque (PV) influe directement
sur la qualité de la tension au sein des réseaux de distribution modernes (Smart Grids).
Dans la partie théorique, un accent particulier est mis sur les structures classiques et
modernes des réseaux de distribution. Les technologies des systèmes solaires notamment leurs
générations harmoniques et leur réglementation selon les normes internationales (IEEE/CEI)
ont été abordées.
Notre méthodologie repose sur la recherche des profils de tensions vraies nodales en
combinant la présence des systèmes PV avec les charges non linéaires dans une structure
radiale. Elle est composée de trois sections principales à savoir : la recherche des tensions
fondamentales grâce au modèle d’écoulement de puissance (backward/forward), la recherche
des tensions harmoniques grâce au modèle de propagation harmoniques et finalement la
recherche de l’optimal du TDH selon un balayage d’emplacement des PV et des charges non
linéaires sur tous les nœuds du réseau excepté le balancier.
Pour appliquer cette méthodologie, une simulation a été réalisée sur MATLAB en
utilisant un réseau électrique radial de 10 nœuds.
Les résultats des simulations montrent que l'injection de puissance active par le
générateur solaire en bout de ligne (Nœud 10) permet de soutenir efficacement la tension et de
corriger les chutes de tension. Cependant, une production excessive dépassant les besoins du
réseau entraîne des effets inverses, tels que l'inversion du flux de puissance et des surtensions
critiques et dangereuses.
D'un autre côté, il apparaît que la présence des éléments non linéaires augmente la
distorsion harmonique totale (TDH). Ce taux atteint son maximum aux extrémités du réseau
pour atteindre une valeur maximale de 7,18 %.
Enfin, la QEE au sein du réseau repose sur une optimisation précise permettant de
déterminer la taille adéquate et l'emplacement stratégique du générateur PV. Il est fortement
conseillé de le placer à proximité des appareils perturbateurs afin de garantir l'efficacité
énergétique, de réduire le TDH et de maintenir la stabilité globale du réseau.
